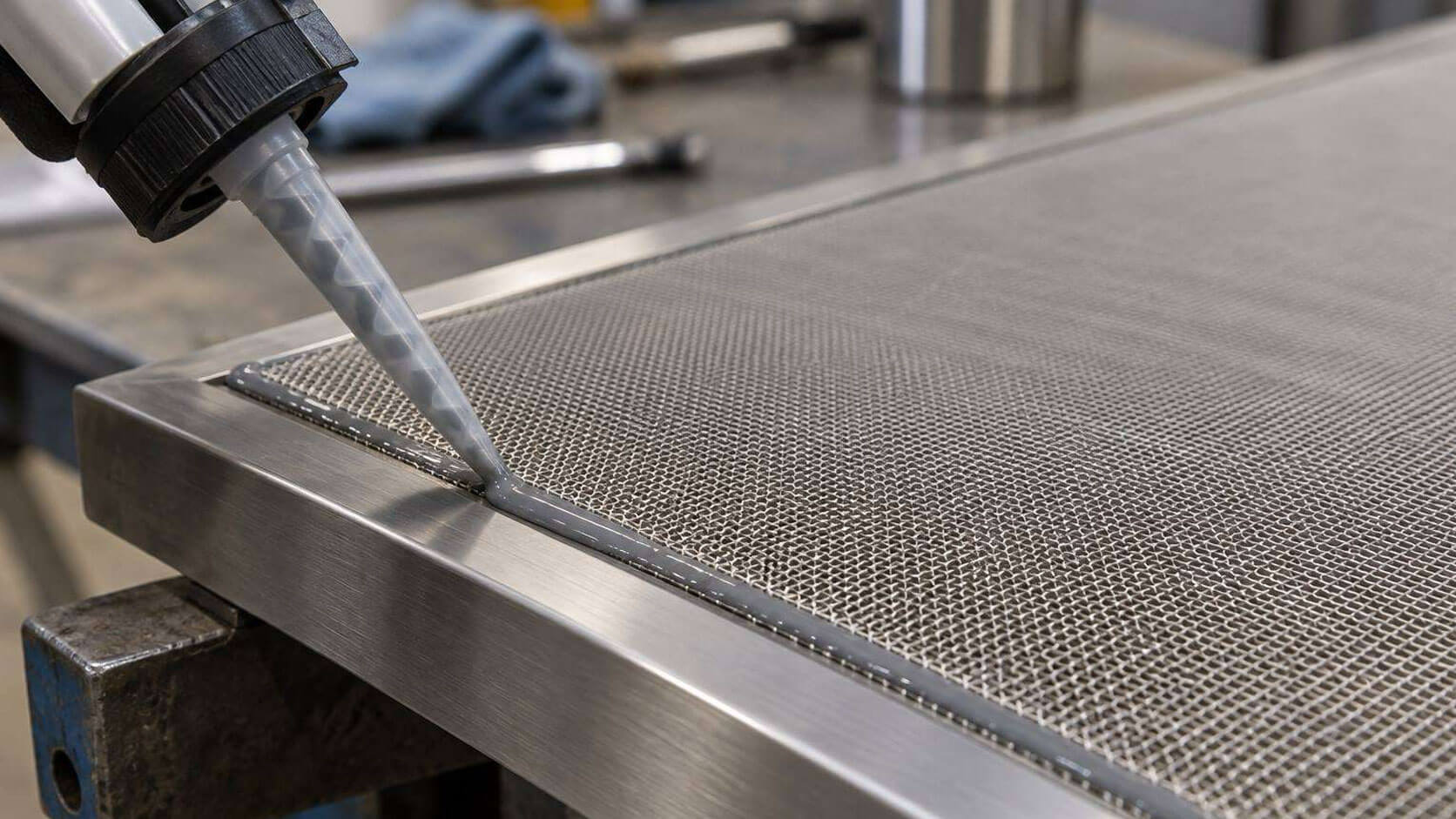

Bild: Edelstahl-Siebrahmen mit aufgespanntem feinem Gewebe, am Rahmenrand eine Klebstoffraupe aus der Doppelkartusche
Anwendungsbeschreibung zur Siebherstellung
Siebgewebe und Drucktücher sicher verkleben
In der Siebherstellung kommt es auf dauerhaft belastbare, saubere und nachvollziehbare Verbindungen an. Spannsiebe, Flachsiebe und Filterelemente bestehen aus feinem Edelstahlgewebe, das gespannt auf einen Edelstahlrahmen aufgebracht wird. Das Gewebe bietet nur wenig geschlossene Klebefläche, aber eine große Grenzflächenlänge. Im Einsatz wirken Schwingungen, Siebgut, Reinigungsmedien oder aggressive Atmosphären direkt auf die Klebfuge ein.
In der Lebensmittel-, Trinkwasser- und Pharmatechnik kommt ein weiterer Punkt hinzu: Nicht nur die technische Eignung zählt, sondern auch die passende Konformität für den jeweiligen Zielmarkt. Läuft eine geforderte Zulassung aus, ist das betroffene Sieb im regulierten Einsatz nicht mehr verwendbar, selbst wenn die Klebung technisch weiterhin funktioniert.
2K-Epoxidharzklebstoffe benetzen feine Drahtgewebe zuverlässig, verankern sie auf dem Rahmen und sind je nach Typ mit FDA-Konformität, EU-Lebensmittelkonformität oder Trinkwasserzulassung erhältlich. Zähelastische Varianten eignen sich für dynamisch belastete Siebe, weiß eingefärbte Systeme erleichtern die Sichtkontrolle der Fuge. Dieselbe Klebstoffklasse wird auch in der Drucktuchfertigung eingesetzt, etwa für den Verbund von Gummi-Gewebe-Materialien mit metallischen Spann- und Klemmschienen. Weitere Informationen dazu finden sich auf den Seiten Siebherstellung und Drucktuch-Verklebung.
In der Siebherstellung entscheidet selten nur die Festigkeit: Standfestigkeit auf dem Gewebe, die richtige Konformität und eine sichtbare, kontrollierbare Fuge machen im Alltag oft den entscheidenden Unterschied.
tewipack liefert für die Siebherstellung 2K-Epoxidharzklebstoffe von Permabond® und 3M™, Klebstoffe für die Drucktuch-Verklebung sowie passende Mischdüsen und Auspresspistolen. Dazu kommt die anwendungsbezogene Beratung mit Bemusterung und Tests unter realen Bedingungen.
Vorteile von geklebten Siebgeweben
Gegenüber Löten, Schweißen oder mechanischem Klemmen des Gewebes bieten 2K-Epoxidharzklebstoffe in der Siebherstellung folgende Vorteile:
- das feine Gewebe wird vollständig benetzt und ohne thermische Belastung an den Rahmen angebunden
- Varianten mit FDA-Konformität, EU-Lebensmittelkonformität und Trinkwasserzulassung für unterschiedliche Zielmärkte
- zähelastische Typen nehmen dynamische Belastungen dauerhaft auf
- weiß eingefärbte Klebstoffe erleichtern die Sichtkontrolle und machen Verunreinigungen in der Fuge schneller erkennbar
- standfeste Einstellungen bleiben auch bei geneigten oder nicht waagerecht liegenden Sieben in der Fuge
- Beständigkeit gegen Siebgut wie Silikon und Latex sowie gegen Druckfarben, Waschmittel und schwefelsäurehaltige Atmosphäre
- Aushärtung bei Raumtemperatur ohne zusätzlichen Ofen
- Gebinde vom 50-ml-Muster über die 400-ml-Doppelkartusche bis zum 25-kg-Hobbock
- geeignete Typen lassen sich auch für Drucktücher auf Spann- und Klemmschienen einsetzen
Anforderungen an das Kleben in der Siebherstellung
In Anwendungen aus Siebherstellung, Filterbau und Drucktuchfertigung entscheiden vor allem diese sechs Punkte über eine wirtschaftliche und belastbare Lösung:
Konformität für den Zielmarkt
FDA-Konformität, EU-Lebensmittelkonformität nach Verordnung 2023/2006 und WRAS-Trinkwasserzulassung sind unterschiedliche Nachweise. Ein Sieb für mehrere Märkte benötigt entweder einen Klebstoff mit mehreren passenden Freigaben oder klar getrennte Produktfreigaben für dieselbe Aufgabe. Die geforderten Nachweise sollten vor der Bemusterung geklärt werden.
Wegfall einer Zulassung
Ein technisch bewährter Klebstoff ist in regulierten Anwendungen nicht mehr einsetzbar, sobald die geforderte Zulassung ausläuft. Der Ersatz muss deshalb nicht nur technisch passen, sondern dieselbe Zulassung mitbringen. Damit Serien nicht unterbrochen werden, muss die Umstellung frühzeitig vorbereitet werden.
Standfestigkeit auf dem Gewebe
Niedrigviskose Klebstoffe benetzen das Gewebe oft sehr gut, können aber aus der Fuge laufen, solange das Sieb nicht waagerecht liegt. Zwei ähnliche Produkte können sich dadurch im Praxiseinsatz deutlich unterscheiden. Entscheidend ist die Prüfung am realen Bauteil.
Zähigkeit unter dynamischer Last
Siebe in Maschinen und Filterelemente sind häufig dauerhaft in Bewegung. Gefragt sind zähelastische 2K-Epoxide, die diese Belastung aufnehmen, ohne dass die Fuge von der Kante her aufreißt. Das gilt für Kartuschen ebenso wie für die Verarbeitung aus Hobbocks in der Serie.
Medien- und Atmosphärenbeständigkeit
Siebgut wie Silikon und Latex, Druckfarben und Waschmittel oder schwefelsäurehaltige Atmosphäre in der Luftfiltration greifen die Klebschicht vor allem an den Kanten an. Bei der großen Grenzflächenlänge eines Gewebes ist genau dieser Bereich besonders kritisch.
Stille Rezepturänderungen und Versorgung
Verändert ein Hersteller die Rezeptur eines eingeführten Produkts, kann sich die Adhäsion spürbar ändern. Solche Effekte fallen oft erst in der Serie auf. Dann braucht es einen sauberen Neuvergleich mehrerer Typen, inklusive Nullserie und gesicherter Versorgung mit passenden Gebinden.
Wie werden Siebgewebe und Drucktücher verklebt?

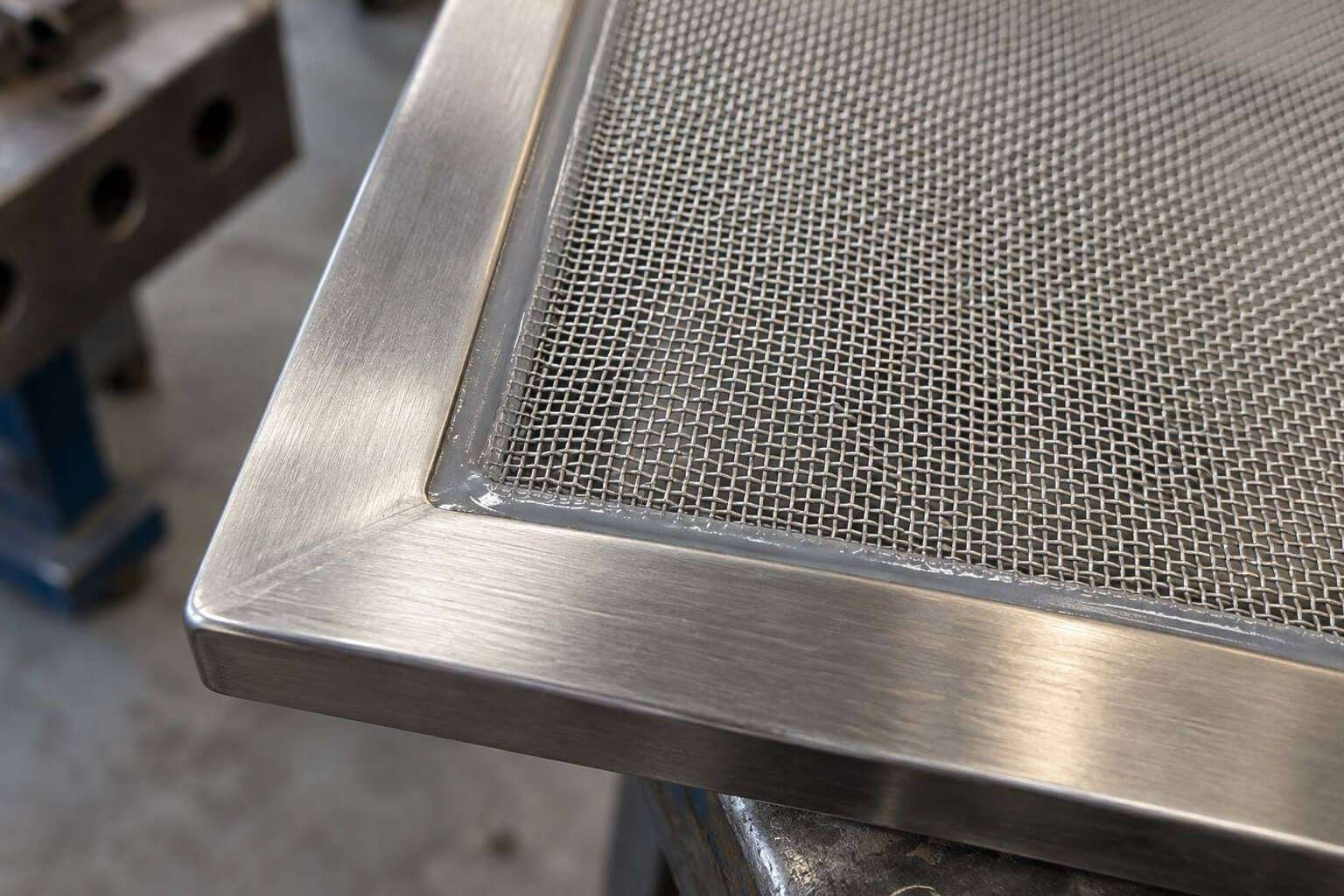

Das Edelstahlgewebe wird gespannt auf den gereinigten Rahmen aufgelegt. Für die hier eingesetzten 2K-Epoxide ist bei Edelstahl in vielen Fällen keine aufwendige Vorbehandlung nötig, saubere und fettfreie Oberflächen sind jedoch Voraussetzung. Der Klebstoff wird aus der 400-ml-Doppelkartusche über Mischdüse und Auspresspistole, pneumatisch oder elektrisch, als Raupe entlang des Rahmens aufgetragen. Dabei muss er das Gewebe durchdringen und auf dem Profil anstehen. In der Serienfertigung erfolgt der Auftrag aus 20- oder 25-kg-Hobbocks über Dosier- und Mischanlagen.
Die Aushärtung erfolgt bei Raumtemperatur. Danach können Gewebeüberstände beschnitten werden. In der Drucktuchfertigung wird der Gummi-Gewebe-Verbund des Tuchs mit einer metallischen Spann- oder Klemmschiene verbunden. Hier zählen sichere Haftung auf beiden Werkstoffen sowie Beständigkeit gegen Druckfarben und Waschmittel. Die Freigabe erfolgt in der Regel über Zugproben beim Anwender und, bei Anwendungen mit Lebensmittelkontakt, über eine Nullserie im realen Einsatz. Ergänzende Hinweise stehen unter Verarbeitungshinweise.
Aus der Praxis: Siebherstellung in tewipack-Projekten
Aus zahlreichen dokumentierten Klebeanwendungen stammen diese Beispiele aus Siebherstellung, Filterbau und Drucktuchfertigung. Kunden- und Produktnamen Dritter werden nicht genannt.
Trinkwassertechnik
Metall-Siebgeflecht auf Edelstahlrahmen mit WRAS-Zulassung
Metall-Siebgeflecht wird für Siebe im Trinkwasserbereich auf Edelstahlrahmen geklebt. Auslöser für den Wechsel war nicht die technische Leistung, sondern der Wegfall einer bisherigen Zulassung. Gefordert war ein 2K-Epoxid mit WRAS-Zulassung aus Kartuschen bei einem Bedarf von rund 400 Kartuschen.
Lösung: Permabond® ET5365, erste Bestellung über 150 Kartuschen.
Bedarf: ca. 400 Kartuschen
Ersatz muss dieselbe Zulassung mitbringen, nicht nur vergleichbare Festigkeit
Lebensmitteltechnik
Siebe mit FDA- und EU-Konformität – Standfestigkeit entscheidet
Siebe für den Lebensmittelkontakt werden mit einem 2K-Epoxid verklebt, das FDA- und EU-Konformität nach Verordnung 2023/2006 mitbringt. Die Verarbeitung erfolgt aus 400-ml-Kartuschen bei einem Bedarf von 100 bis 150 Kartuschen. Der zunächst vorgesehene Typ derselben Reihe war zu niedrigviskos und lief aus der Fuge, solange das Sieb nicht waagerecht lag.

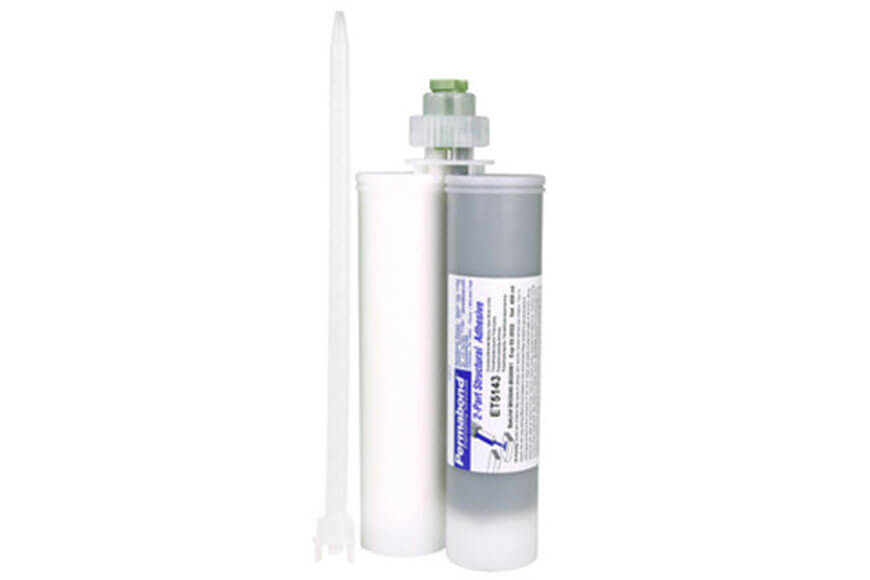

Lösung: Permabond® ET5143 statt ET5147.
Bedarf: 100 bis 150 Kartuschen
Standfestigkeit immer am realen Sieb prüfen
Sieb- und Filterelemente
Zähelastisches Epoxid aus dem Hobbock
Diverse Sieb- und Filterelemente aus Edelstahl werden mit einem zweikomponentigen Epoxid hoher Zähigkeit verklebt, weil das Siebgewebe auf dem Edelstahlrahmen dynamisch belastet wird. Für die Serienfertigung erfolgt die Verarbeitung aus Hobbocks bei einem Bedarf von rund 500 kg. Ein weiterer Siebhersteller plant denselben Klebstofftyp für Spannsiebe aus 25-kg-Hobbocks.

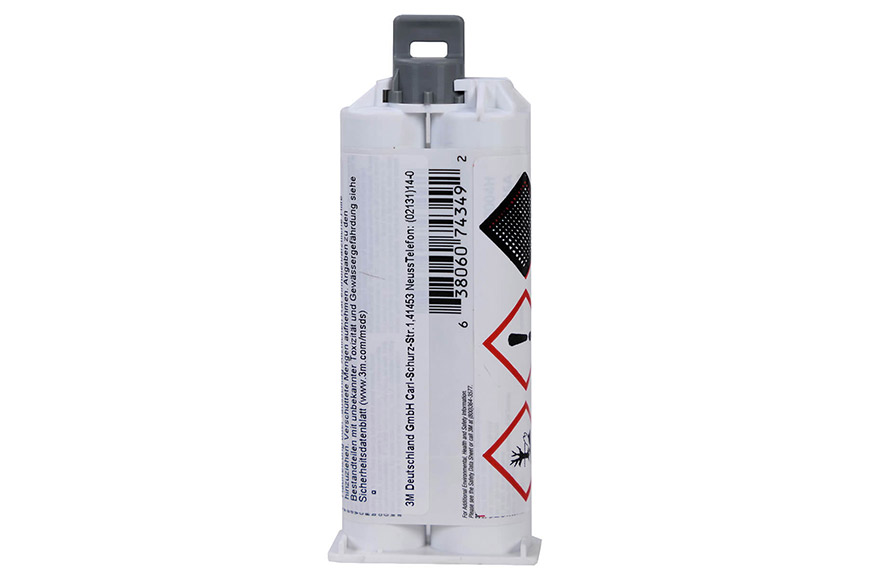

Lösung: 3M™ Scotch-Weld™ EC-2216, Bestellung erfolgt.
Bedarf: ca. 500 kg
Gebinde: Hobbock
Drucktuchfertigung
Drucktücher auf Klemmschienen für Druckwalzen
Drucktücher werden mit der Klemmschiene für graphische Druckwalzen verklebt. Der zweikomponentige Klebstoff aus der 500-ml-Kartusche muss auf dem Gummi-Gewebe-Verbund des Tuchs und auf der metallischen Schiene sicher haften und gegen Druckfarben sowie Waschmittel beständig sein. In einem früheren Spannleisten-Projekt wurde der Wechsel auf diese Nachfolgetype bereits vorbereitet, weil die Verfügbarkeit des Vorgängers endete.

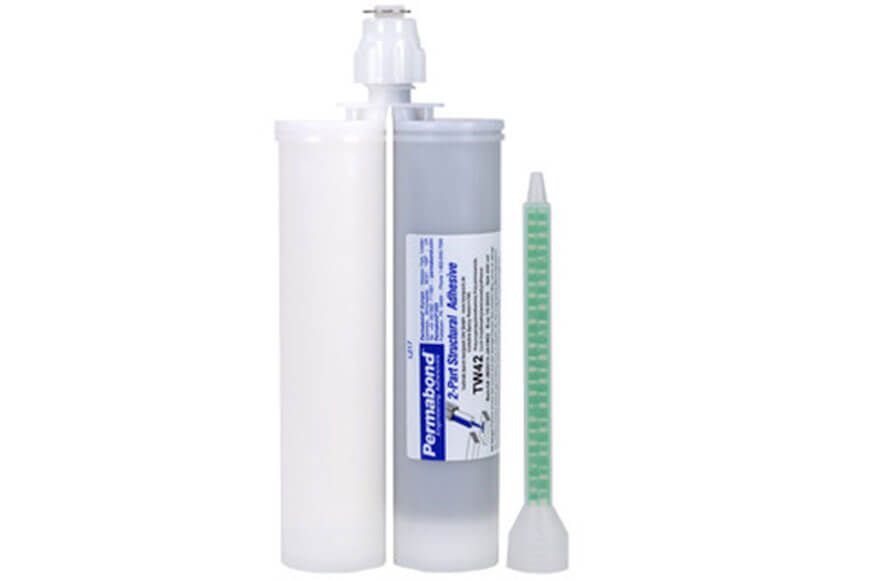

Lösung: Permabond® TW42, regelmäßige Belieferung.
Gebinde: 500-ml-Kartusche
Nachfolgetype im laufenden Betrieb einführen
Siebtechnik
Weißer Klebstoff mit doppelter Lebensmittelzulassung
Für Siebe mit Lebensmittelkontakt war ein heller Klebstoff mit gleichzeitiger FDA- und EU-Zulassung gefordert. Die Farbe war Teil der Spezifikation, damit Verunreinigungen in der Fuge sichtbar bleiben. Der zuvor eingesetzte Klebstoff besaß nur eine FDA-Zulassung und deckte damit nicht beide Märkte ab.

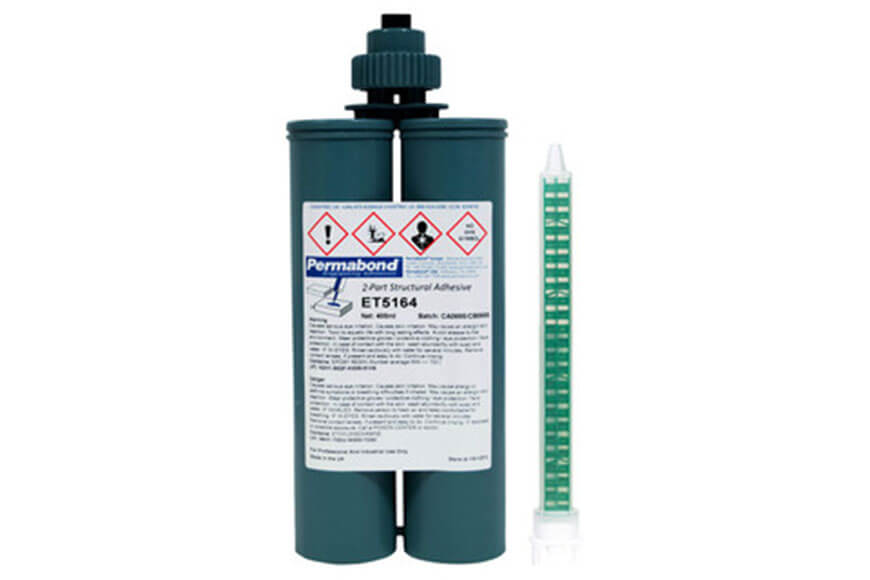

Lösung: Permabond® ET5164.
Bedarf: ca. 150 Kartuschen/Jahr
Besonderheit: Farbe als Teil der Anforderung
Luftfiltration
Siebe in schwefelsäurehaltiger Atmosphäre
Siebe für die Luftfiltration arbeiten in schwefelsäurehaltiger Atmosphäre. Gefordert war ein 2K-Epoxid mit entsprechender Beständigkeit bei einem Bedarf von rund 200 kg Komponente A und 260 kg Komponente B. Gerade bei Siebgeweben ist die Kante mit ihrer großen Grenzflächenlänge besonders kritisch.
Lösung: Permabond® ET538, Bestellung erfolgt.
Bedarf: ca. 200 kg A / 260 kg B
Produktempfehlungen zur Siebherstellung
Hier eine Auswahl an 2K-Epoxidharzklebstoffen für Siebe und Drucktücher. Im Online-Shop stehen weitere Produkte in der Kategorie Epoxidharzklebstoffe bereit.
Ihr Ansprechpartner
Bei technischen Fragen zu Ihrer Anwendung oder unseren Produkten wenden Sie sich gerne an:
Philipp Dengel
Technischer Berater / Labor
Produktinfos zur Siebherstellung herunterladen
Häufige Fragen
Das hängt vom Zielmarkt ab. Für die USA ist FDA-Konformität relevant, für Europa die Lebensmittelkonformität nach Verordnung 2023/2006, für Trinkwasseranwendungen eine WRAS-Zulassung. Ein Klebstoff mit nur einer Freigabe deckt nicht automatisch mehrere Märkte ab. Deshalb sollte vor der Produktauswahl klar sein, welche Nachweise tatsächlich gefordert sind.
Niedrigviskose 2K-Epoxide benetzen feine Gewebe sehr gut, können aber weglaufen, solange das Sieb nicht waagerecht liegt und der Klebstoff noch nicht angezogen hat. In solchen Fällen ist ein standfester, thixotroper Typ oft die bessere Wahl. Entscheidend bleibt immer der Test am realen Sieb.
Die hier eingesetzten 2K-Epoxide härten ohne Ofen aus. Welche Festigkeit erreicht wird, hängt von Gewebe, Rahmen, Fugenaufbau und Klebstoffmenge ab. Deshalb ersetzen typische Kennwerte keine anwendungsbezogene Prüfung mit Originalteilen und realen Prozessbedingungen.
In regulierten Anwendungen wird das betroffene Sieb dadurch nicht mehr einsetzbar, auch wenn die Klebung technisch noch hält. Dann braucht es rechtzeitig einen Ersatz mit derselben geforderten Zulassung. Sinnvoll sind Vergleichsmuster und eine geplante Nullserie, bevor vorhandene Bestände aufgebraucht sind.
Der Klebstoff muss auf dem Gummi-Gewebe-Verbund des Drucktuchs und auf der metallischen Schiene haften sowie gegen Druckfarben und Waschmittel beständig sein. Für solche Anwendungen wird unter anderem Permabond® TW42 eingesetzt.
Dann sollte geprüft werden, ob sich Material, Oberfläche, Prozessbedingungen oder die Produktrezeptur verändert haben. Bewährt hat sich ein Neuvergleich mehrerer geeigneter Typen mit Zugproben am eigenen Bauteil und anschließender Nullserie. tewipack begleitet solche Umstellungen mit passenden Mustern und anwendungsbezogener Beratung.
