(Foto: Hoenle)

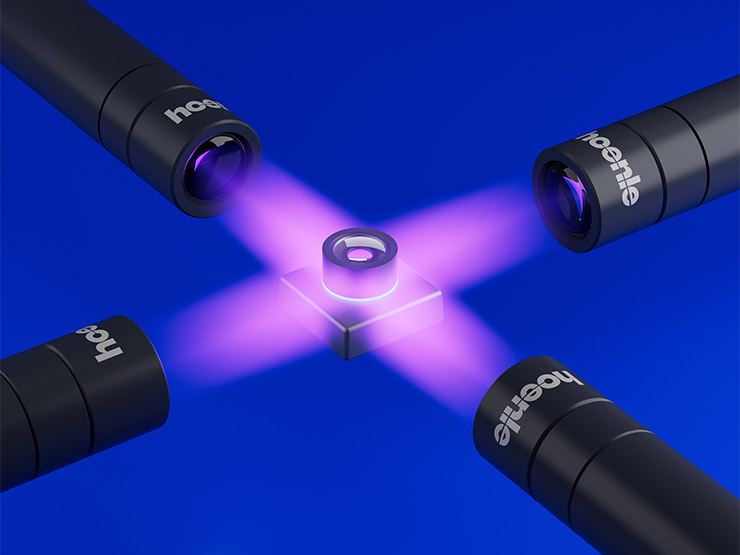

Mehr Power auf kleinstem Raum: 20.000 mW/cm² auf 12 Millimetern
Unser Lieferant Hoenle hat für sein LED-UV-Aushärtegerät bluepoint LED eco neue LED-Köpfe entwickelt. Bei einem Durchmesser von gerade einmal 12 mm und einer Länge von etwa 55 mm sind die Köpfe kaum größer als ein kleiner Finger, leisten aber Erstaunliches.
Aus ingenieurtechnischer Sicht ist dabei besonders die Wärmeableitung hervorzuheben: In einem derart kompakten Gehäuse ist die Oberfläche zur Kühlung extrem limitiert. Dass Hoenle hier dennoch eine Intensität von bis zu 20.000 mW/cm² realisiert, ohne die Lebensdauer der Chips zu riskieren, zeugt von einem meisterhaften thermischen Management.
Die neuen LED-Köpfe bieten mehr Leistung bei kompakterer Bauform und sind mit bestehenden bluepoint LED eco-Geräten kompatibel. Punktstrahlergeräte und weiteres Zubehör wie LED-Punktstrahlerköpfe sind auf Anfrage bei tewipack erhältlich.
Technische Daten der Punktstrahlerköpfe
| Durchmesser (in mm) | 12 |
| Länge (in mm) | ca. 55 (je nach Optik) |
| Wellenlänge (in mm) | 365, 385, 405 |
| Intensität (in mW/cm²) | bis 20.000 (bei 405 nm) |
| Standard-Optikaufsätze (in mm) | 3, 7, 10, 20 |
| Spezielle Linien-Optikaufsätze (in mm) | 10 x 2 (rechteckig) |
Produktinfos herunterladen
Welche Vorteile bieten die verbesserten LED-Köpfe?
- Höhere Leistung bei kompakter Bauform: Die überarbeiteten Köpfe vereinen eine deutlich gesteigerte Leistung mit kleineren Abmessungen. Sie erreichen Intensitäten von bis zu 20.000 mW/cm² und sind in den Wellenlängen 365, 385 und 405 nm verfügbar.
- Platzsparende Integration: Mit einem Durchmesser von nur 12 mm und einer Länge von etwa 55 mm eignen sie sich ideal für extrem beengte Einbausituationen. Eine optimierte Wärmeableitung sorgt dabei für einen stabilen Betrieb.
- Flexibilität und Kompatibilität: Die Köpfe lassen sich problemlos an bestehende bluepoint LED eco-Geräte anschließen und dienen zudem als unkomplizierte Drop-in-Lösung für andere gängige UV-Aushärtungssysteme mit identischen Maßen.
- Vielseitige Optiken: Durch verschiedene Optikaufsätze können Bestrahlungsflächen von 3 bis 20 mm Durchmesser abgedeckt werden. Besonders hervorzuheben ist die neue 10 x 2 mm Linse, die eine homogene Bestrahlung schmaler Spalten ermöglicht, was besonders beim Active Alignment vorteilhaft ist.
- Einsatz in schwer zugänglichen Bereichen: Ein optionaler 90°-Umlenkkopf erlaubt die effektive Bestrahlung an Stellen, die sonst nur schwer erreichbar wären.
- Erhöhte Maschinensicherheit: Das System verfügt über eine integrierte Schnittstelle zur Produktionsmaschine. Ein spezieller Signaleingang stellt sicher, dass die LEDs gemäß aktueller Sicherheitsrichtlinien zuverlässig abgeschaltet werden, was insbesondere in vollautomatisierten Linien das Personal schützt.
Diese Kombination aus Kompaktheit, hoher Intensität und Sicherheit macht die neuen LED-Köpfe zu einer effizienten Lösung für anspruchsvolle Fertigungsprozesse wie das Verkleben optischer Komponenten oder elektronischer Bauteile.
Auswahlhilfe für eine optimale Konfiguration
Für eine effiziente und prozesssichere UV-Aushärtung mit dem Hoenle bluepoint LED eco bitte folgende Faktoren berücksichtigen:
- Welche Wellenlänge wird für den UV-Klebstoff benötigt? Das System bietet Köpfe in den Wellenlängen von 365 bis 405 nm.
- Welcher Optikaufsatz wird je nach Größe der Klebestelle benötigt? Für punktförmige Bestrahlung bietet das System Linsen mit Aufsätzen von 3, 7, 10 oder 20 mm. Für linienförmige Bestrahlung bei schmalen Spalten und Active Alignment Anwendungen ist die neue 10 x 2 mm Linienpotik ideal.
- Welche Leistung und Taktzeiten werden für das Material benötigt? Es sind Spitzenwerte von bis zu 20.000 mW/cm² im Bereich von 10 bis 100 % möglich und die Bestrahlungsdauer ist einstellbar.
- Wie viel Platz steht zur Verfügung und was soll in das Steuergerät integriert werden? Die neuen LED-Köpfe haben einen Durchmesser von 12 mm, für schwer zugängliche Stellen gibt es einen 90°-Umlenkkopf und bis zu vier LED-Köpfe können gleichzeitig betrieben werden.
- Wird maximale Prozesssicherheit benötigt? Ideal für vollautomatisierte Linien mit Abschalten der LEDs gemäß Sicherheitsrichtlinien.
Häufig gestellte Fragen (FAQs) zu den Hoenle LED-Köpfen mit Optik
Wie hoch ist die Lebensdauer der LEDs?
Laut Daten des Herstellers beträgt die typische Lebensdauer der LEDs unter spezifizierten Betriebsbedingungen mehr als 20.000 Stunden. Die LEDs benötigen keine Aufwärmzeit und lassen sich sofort ein- und ausschalten.
Kann ich die neuen LED-Köpfe mit meinem alten bluepoint LED eco Gerät verwenden?
Ja, die neuen LED-Köpfe sind vollständig abwärtskompatibel. Sie lassen sich problemlos an bereits bestehende bluepoint LED eco Steuergeräte anschließen, sodass ein Upgrade auf die leistungsstärkere Kopf-Technologie ohne Austausch des gesamten Systems möglich ist.
Was bedeutet „Drop-in-Lösung“ bei den Hoenle LED-Köpfen?
Als „Drop-in-Lösung“ bezeichnet man Komponenten, die ohne konstruktive Änderungen in bestehende Systeme integriert werden können. Da die neuen Köpfe von Hoenle standardisierte Abmessungen (12 mm Durchmesser) haben, können sie nicht nur Hoenle-Systeme erweitern, sondern auch als leistungsstarker Ersatz in UV-Aushärtungssystemen anderer Hersteller mit denselben Maßen dienen.
